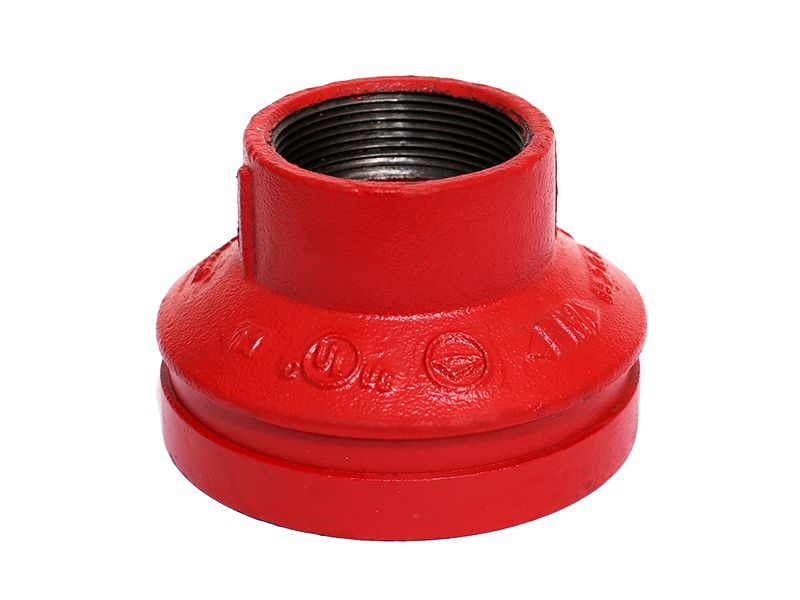

Концентрический переход с резьбой - это трубные фитинги, имеющие форму конуса и внутренние резьбы, которые применяются для перехода с одного диаметра трубы на другой. Они уменьшают размер трубопровода симметричным и концентричным образом, при этом сохраняют выравнивание осей с обеих сторон трубы. Для механического соединения используется резьбовое соединение на концах труб и фитингов. Обычно один конец перехода имеет углубления, которые делаются с помощью специализированного инструмента, затем концентрический переход закрепляется на трубах болтами или гайками, а другой конец имеет резьбу. К основным преимуществам грувлочных соединений относится, прежде всего, быстрая сборка и разборка, а также исключительно высокая надёжность, порой сравнимая, а иногда и превышающая аналогичные показатели у сварных соединений.
Переход концентрический резьбовой грувлок широко используется в промышленных и коммерческих трубопроводных системах, таких как газопроводы, трубопроводы для подачи воды, где необходимо уменьшить размер трубопровода для адаптации к изменениям потока или давления.

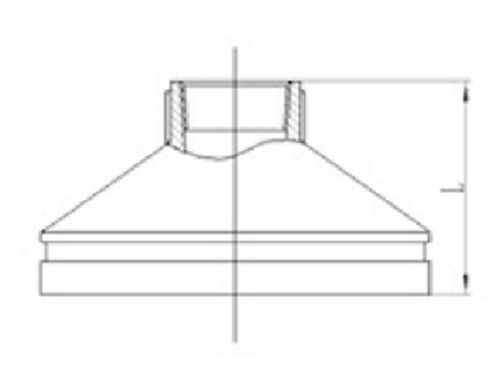

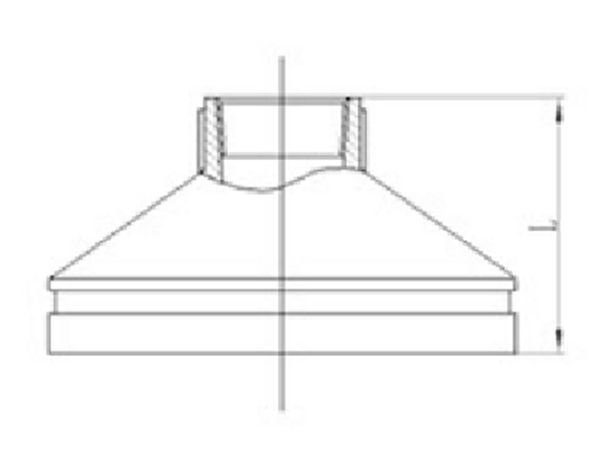

Номинальный размер | Наружный диаметр трубы | Габариты |
мм/дюйм | мм/дюйм | L мм/дюйм |
32×25 / 1 1/4×1 | 42.4×33.7 / 1.660×1.315 | 64 / 2.51 |
40×32 / 1 1/2×1 1/4 | 48.3×42.4 / 1.900×1.660 | 64 / 2.51 |
50×25 / 2×1 | 60.3×33.7 / 2.375×1.315 | 64 / 2.51 |
50×32 / 2×1 1/4 | 60.3×42.4 / 2.375×1.660 | 64 / 2.51 |
50×40 / 2×1 1/2 | 60.3×48.3 / 2.375×1.900 | 64 / 2.51 |
65×25 / 2 1/2×1 | 73×33.7 / 2.875×1.315 | 64 / 2.51 |
65×32 / 2 1/2×1 1/4 | 73×42.4 / 2.875×1.660 | 64 / 2.51 |
65×40 / 2 1/2×1 1/2 | 73×48.3 / 2.875×1.900 | 64 / 2.51 |
65×50 / 2 1/2×2 | 73×60.3 / 2.875×2.375 | 64 / 2.51 |
65×25 / 2 1/2×1 | 76×33.7 / 3.000×1.315 | 64 / 2.51 |
65×32 / 2 1/2×1 1/4 | 76×42.4 / 3.000×1.660 | 64 / 2.51 |
65×40 / 2 1/2×1 1/2 | 76×48.3 / 3.000×1.900 | 64 / 2.51 |
65×50 / 2 1/2×2 | 76×60.3 / 3.000×2.375 | 64 / 2.51 |
80×25 / 3×1 | 88.9×33.7 / 3.500×1.315 | 64 / 2.51 |
80×32 / 3×1 1/4 | 88.9×42.4 / 3.500×1.660 | 64 / 2.51 |
80×40 / 3×1 1/2 | 88.9×48.3 / 3.500×1.900 | 64 / 2.51 |
80×50 / 3×2 | 88.9×60.3 / 3.500×2.375 | 64 / 2.51 |
80×65 / 3×2 1/2 | 88.9×76.1 / 3.500×3.000 | 64 / 2.51 |
100×25 / 4×1 | 108.0×33.7 / 4.250×1.315 | 76 / 2.99 |
100×32 / 4×1 1/4 | 108.0×42.4 / 4.250×1.660 | 76 / 2.99 |
100×40 / 4×1 1/2 | 108.0×48.3 / 4.250×1.900 | 76 / 2.99 |
100×50 / 4×2 | 108.0×60.3 / 4.250×2.375 | 76 / 2.99 |
100×65 / 4×2 1/2 | 108.0×76.1 / 4.250×3.000 | 76 / 2.99 |
100×80 / 4×3 | 108.0×88.9 / 4.250×3.500 | 76 / 2.99 |
100×25 / 4×1 | 114.3×33.7 / 4.500×1.315 | 76 / 2.99 |
100×32 / 4×1 1/4 | 114.3×42.4 / 4.500×1.660 | 76 / 2.99 |
100×40 / 4×1 1/2 | 114.3×48.3 / 4.500×1.900 | 76 / 2.99 |
100×50 / 4×2 | 114.3×60.3 / 4.500×2.375 | 76 / 2.99 |
100×65 / 4×2 1/2 | 114.3×76.1 / 4.500×3.000 | 76 / 2.99 |
100×80 / 4×3 | 114.3×88.9 / 4.500×3.500 | 76 / 2.99 |
125×25 / 5×1 | 133.0×33.7 / 5.250×1.315 | 89 / 3.5 |
125×32 / 5×1 1/4 | 133.0×42.4 / 5.250×1.660 | 89 / 3.5 |
125×40 / 5×1 1/2 | 133.0×48.3 / 5.250×1.900 | 89 / 3.5 |
125×50 / 5×2 | 133.0×60.3 / 5.250×2.375 | 89 / 3.5 |
125×25 / 5×1 | 139.7×33.7 / 5.500×1.315 | 89 / 3.5 |
125×32 / 5×1 1/4 | 139.7×42.4 / 5.500×1.660 | 89 / 3.5 |
125×40 / 5×1 1/2 | 139.7×48.3 / 5.500×1.900 | 89 / 3.5 |
125×50 / 5×2 | 139.7×60.3 / 5.500×2.375 | 89 / 3.5 |
125×65 / 5×2 1/2 | 139.7×76.1 / 5.500×3.000 | 89 / 3.5 |
125×80 / 5×3 | 139.7×88.9 / 5.500×3.500 | 89 / 3.5 |
125×100 / 5×4 | 139.7×114.3 / 5.500×4.500 | 89 / 3.5 |
125×25 / 5×1 | 141.3×33.7 / 5.563×1.315 | 89 / 3.5 |
125×32 / 5×1 1/4 | 141.3×42.4 / 5.563×1.660 | 89 / 3.5 |
125×40 / 5×1 1/2 | 141.3×48.3 / 5.563×1.900 | 89 / 3.5 |
125×50 / 5×2 | 141.3×60.3 / 5.563×2.375 | 89 / 3.5 |
125×65 / 5×2 1/2 | 141.3×76.1 / 5.563×3.000 | 89 / 3.5 |
125×80 / 5×3 | 141.3×88.9 / 5.563×3.500 | 89 / 3.5 |
150×25 / 6×1 | 159.0×33.7 / 6.250×1.315 | 102 / 4.01 |
150×32 / 6×1 1/4 | 159.0×42.4 / 6.250×1.660 | 102 / 4.01 |
150×40 / 6×1 1/2 | 159.0×48.3 / 6.250×1.900 | 102 / 4.01 |
150×50 / 6×2 | 159.0×60.3 / 6.250×2.375 | 102 / 4.01 |
150×65 / 6×2 1/2 | 159.0×76.1 / 6.250×3.000 | 102 / 4.01 |
150×80 / 6×3 | 159.0×88.9 / 6.250×3.500 | 102 / 4.01 |
150×25 / 6×1 | 165.1×33.7 / 6.500×1.315 | 102 / 4.01 |
150×32 / 6×1 1/4 | 165.1×42.4 / 6.500×1.660 | 102 / 4.01 |
150×40 / 6×1 1/2 | 165.1×48.3 / 6.500×1.900 | 102 / 4.01 |
150×50 / 6×2 | 165.1×60.3 / 6.500×2.375 | 102 / 4.01 |
150×65 / 6×2 1/2 | 165.1×76.1 / 6.500×3.000 | 102 / 4.01 |
150×80 / 6×3 | 165.1×88.9 / 6.500×3.500 | 102 / 4.01 |
150×100 / 6×4 | 165.1×114.3 / 6.500×4.500 | 102 / 4.01 |
150×25 / 6×1 | 168.3×33.7 / 6.625×1.315 | 102 / 4.01 |
150×32 / 6×1 1/4 | 168.3×42.4 / 6.625×1.660 | 102 / 4.01 |
150×40 / 6×1 1/2 | 168.3×48.3 / 6.625×1.900 | 102 / 4.01 |
150×50 / 6×2 | 168.3×60.3 / 6.625×2.375 | 102 / 4.01 |
200×25 / 8×1 | 219.1×33.7 / 8.625×1.315 | 127 / 5 |
200×32 / 8×1 1/4 | 219.1×42.4 / 8.625×1.660 | 127 / 5 |
200×40 / 8×1 1/2 | 219.1×48.3 / 8.625×1.900 | 127 / 5 |
200×50 / 8×2 | 219.1×60.3 / 8.625×2.375 | 127 / 5 |
200×65 / 8×2 1/2 | 219.1×76.1 / 8.625×3.000 | 127 / 5 |
200×80 / 8×3 | 219.1×88.9 / 8.625×3.500 | 127 / 5 |
200×100 / 8×4 | 219.1×114.3 / 8.625×4.500 | 127 / 5 |
