Переход эксцентрический резьбовой
  • Переход эксцентрический резьбовой
  • Переход эксцентрический резьбовой
    • Оставить запрос

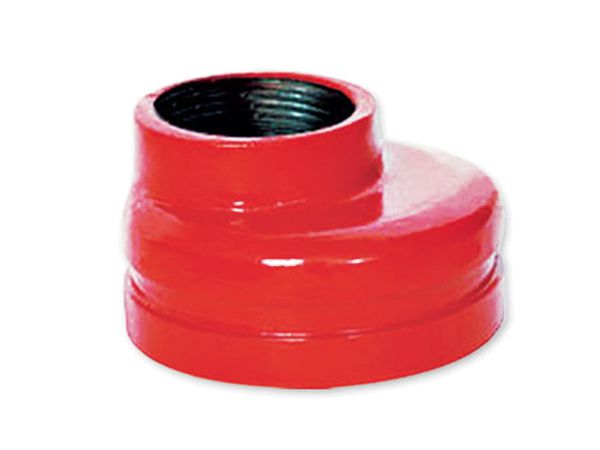

    Переход эксцентрический резьбовой - это конусообразный грувлочный фитинг с углублениями и внутренней резьбой для соединения труб, позволяющийе уменьшить размер трубопровода эксцентричным образом. Наш переход грувлока обеспечивает механическое соединение труб с помощью нескольких углублений на концах труб и фитингов. Обычно для создания углубления на одном конце трубы используется специальный инструмент, затем соединение закрепляется на пазу с помощью болтов или другого механизма, а другой конец перехода имеет резьбу.

    Особенности
    • Обычно изготавливаются из ковкого железа, нержавеющей или углеродистой стали, что обеспечивает высокую износостойкость и коррозионную стойкость.
    • Предлагаются в различных размерах и диапазонах давления, что обеспечивает широкое применение таких переходов.
    • Позволяют соединять две трубы с разными диаметрами.
    Рекомендованное применение

    Резьбовые эксцентрические переходы часто используются в промышленных и коммерческих системах трубопроводов, таких как газопроводы, водопроводы и другие, где необходимо уменьшить размер трубопровода для обеспечения изменений в потоке или давлении.

    Сертификат
    Сертификат
    Сертификат
    Сертификат
    Основные характеристики
    • Доступные размеры
      Доступные размеры: 1 1/4×1 дюйм~12×4 дюйм| DN32×25~DN300×100
    • Рабочее давление
      Рабочее давление: 300PSI/2.07МПа
    • Сертификат
      Сертификат: FM/UL/CE
    • Покрытие
      Покрытие: эпоксидное/оцинкованное
    • Цвет
      Цвет: красный/оранжевый/белый и т. д.
    • Материал
      Материал: ковкий чугун

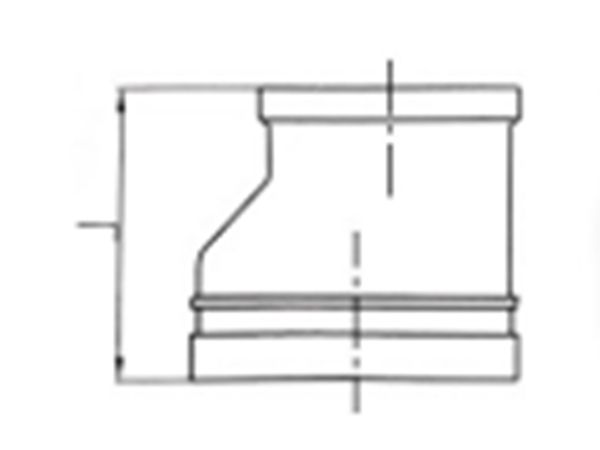

    Характеристики
    Номинальный размер Наружный диаметр трубы Габариты
    мм/дюйм мм/дюйм L мм/дюйм
    32x25 / 1 1/4x1 42.4x33.7 / 1.660x1.315 64 / 2.51
    40x25 / 11/2x1 48.3x33.7 / 1.900x1.315 64 / 2.51
    40x32 / 1 1/2×1 1/4 48.3x42.4 / 1.900x1.660 64 / 2.51
    50x25 / 2x1 60.3 x 33.7 / 2.375x1.315 64 / 2.51
    50x32 / 2x1 1/4 60.3x42.4 / 2.375x1.660 64 / 2.51
    50x40 / 2x1 1/2 603x48.3 / 2.375x1.900 64 / 2.51
    65x25 / 2 1/2x1 73.0 x 33.7 / 2.875x1.315 64 / 2.51
    65x32 / 2 1/2x1 1/4 73.0x42.4 / 2.875x1.660 64 / 2.51
    65x40 / 2 1/2x1 1/2 73.0x48.3 / 2.875x1.900 64 / 2.51
    65x50 / 2 1/2x2 73.0 x 60.3 / 2.875x2.375 64 / 2.51
    65x32 / 2 1/2x1 1/4 76.1 x 42.4 / 3.000x1.660 64 / 2.51
    65x40 / 2 1/2x1 1/2 76.1x48.3 / 3.000x1.900 64 / 2.51
    65x50 / 2 1/2x2 76.1x60.3 / 3.000 x 2.375 64 / 2.51
    80x32 / 3x1 1/4 88.9x42.4 / 3.500x1.660 55 / 2.17
    80x40 / 3x1 1/2 88.9 x 48.3 / 3.500x1.900 55 / 2.17
    80x50 / 3x2 88.9 x 60.3 / 3.500x2.375 55 / 2.17
    80x65 / 3x2 1/2 88.9x76.1 / 3.500 x 3.000 55 / 2.17
    100x65 / 4x2 1/2 108.0 x 76.1 / 4.250 x 3.000 76 / 2.99
    100x80 / 4x3 108.0x88.9 / 4.250 x 3.500 76 / 2.99
    100x32 / 4x1 1/4 114.3x42.4 / 4.500x1.660 60 / 2.36
    100x40 / 4x1 1/2 114.3x48.3 / 4.500x1.900 60 / 2.36
    100x50 / 4x2 114.3x60.3 / 4.500x2.375 60 / 2.36
    100x65 / 4x2 1/2 114.3x76.1 / 4.500 x 3.000 60 / 2.36
    100x80 / 4x3 114.3x88.9 / 4.500 x 3.500 60 / 2.36
    125x50 / 5x2 139.7x60.3 / 5.500x2.375 65 / 2.56
    125x65 / 5x2 1/2 139.7x76.1 / 5.500 x 3.000 65 / 2.56
    125x80 / 5x3 139.7x88.9 / 5.500 x 3.500 65 / 2.56
    125x100 / 5x4 139.7x114.3 / 5.500 x 4.500 65 / 2.56
    150x50 / 6x2 159.0x60.3 / 6.250x2.375 70 / 2.76
    150x65 / 6x2 1/2 159.0x76.1 / 6.250 x 3.000 70 / 2.76
    150x80 / 6x3 159.0x88.9 / 6.250 x 3.500 70 / 2.76
    150x100 / 6x4 159.0x108.0 / 6.250 x 4.250 70 / 2.76
    150x100 / 6x4 159.0x114.3 / 6.250x4.500 70 / 2.76
    150x125 / 6x5 159.0x133.0 / 6.250x5.250 70 / 2.76
    150x125 / 6x5 159 0x139 7 / 6.250 x 5.500 70 / 2.76
    150x50 / 6x2 165.1 x60.3 / 6.500 x 2.375 102 / 4.01
    150x65 / 6x2 1/2 165.1x76.1 / 6.500 x 3.000 102 / 4.01
    150x80 / 6x3 165.1x88.9 / 6.500 x 3.500 102 / 4.01
    150x100 / 6x4 165.1x114.3 / 6.500x4.500 102 / 4.01
    150x125 / 6x5 165.1x139.7 / 6.500x5.500 102 / 4.01
    150x50 / 6x2 168.3 x 60.3 / 6.625x2.375 70 / 2.76
    150x65 / 6x2 1/2 168.3x76.1 / 6.625 x 3.000 70 / 2.76
    150x80 / 6x3 168.3 x 88.9 / 6.625x3.500 70 / 2.76
    150x100 / 6x4 168.3x114.3 / 6.625x4.500 70 / 2.76
    150x125 / 6x5 168.3x139.7 / 6.625 x 5.500 70 / 2.76
    200 x 50 / 8x2 219.1x60.3 / 8.625x2.375 85 / 3.35
    200x65 / 8x2 1/2 219.1x76.1 / 8 625x3.000 85 / 3.35
    200 x 80 / 8x3 219.1x88.9 / 8.625x3.500 85 / 3.35
    200x100 / 8x4 219.1 x 108.0 / 8.625x4.250 85 / 3.35
    200x100 / 8x4 219.1 x 114.3 / 8.625x4.500 85 / 3.35
    200x125 / 8x5 219.1 x 139.7 / 8.625 x 5.500 85 / 3.35
    200x150 / 8x6 219.1 x 159.0 / 8.625x6.250 85 / 3.35
    200x150 / 8x6 219.1 x 165.1 / 8.625x6.500 85 / 3.35
    200x150 / 8x6 219.1 x 168.3 / 8.625x6.625 85 / 3.35
    Какой тип соединения в трубопроводной системе считается самым быстрым для установки?
    В системе трубопроводов использование грувлочных соединений требует всего лишь простого ослабления болтов и их удалению из соединений для доступа к трубам. В отличие от труб с фланцевыми или сварными соединениями, при установке грувлочного соединения не требуется резать или повторно сваривать трубы во время обслуживания, что значительно снижает затраты на обслуживание.
    Какое применение у механических соединителей для трубопроводов?
    Механические соединения для трубопроводов, известны своей легкой установкой и обслуживанием. Они часто используются в системах пожаротушения, трубопроводах для очистки сточных вод на бумажных заводах и системах трубопроводов для транспортировки нефти.
