Адаптер фланцевый KS
Оставить запрос

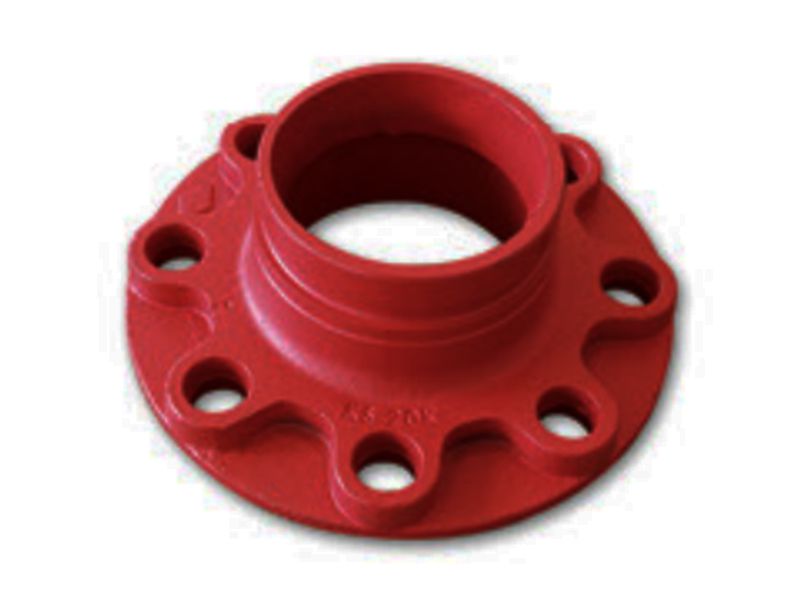

Адаптер фланцевый KS - это фланец, сваренный с круглой короткой трубой (патрубком), что повышает его жесткость и грузоподъемность. Адаптер фланца позволяет изменять направление труб и адаптироваться к различным размерам или компонентам.

Рекомендованное применение

Адаптер фланцевый KS подходит для различных отраслей, включая котельное давление, нефть, химию, судостроение, фармацевтику и другие. Часто используется в системах транспортировки нефти и газа, системах трубопроводов химической промышленности и подобных приложениях.

Сертификат
Сертификат
Сертификат
Сертификат
Основные характеристики
  • Доступные размеры
    Доступные размеры: 1 дюйм~12 дюйм| DN25~DN300
  • Рабочее давление
    Рабочее давление: 300PSI/2.07МПа
  • Сертификат
    Сертификат: FM / UL /CE
  • Покрытие
    Покрытие: эпоксидное/оцинкованное
  • Цвет
    Цвет: красный/оранжевый/белый и т. д. etc.
Характеристики
Номинальный размер Наружный диаметр трубы. Габариты мм/дюйм Размер болта
мм/дюйм мм/дюйм L мм/дюйм X мм/дюйм Y мм/дюйм Z мм/дюйм Размер мм
50 / 2 60.3 / 2.375 64 / 2.52 165 / 6.02 125 / 4.92 19 / 0.75 4-Φ16
65 / 2 1/2 73 / 2.875 60 / 2.36 185 / 6.89 145 / 5.71 16 / 0.63 4-Φ 16
65 / 2 1/2 76.1 / 3 50 / 1.97 185 / 6.89 145 / 5.71 13 / 0.51 4-Φ 16
80 / 3 88.9 / 3.5 60 / 2.36 200 / 7.48 160 / 6.3 13 / 0.51 8-Φ16
100 / 4 108 / 4.25 70 / 2.76 220 / 8.27 180 / 7.09 18 / 0.71 8-Φ16
100 / 4 114.3 / 4.5 70 / 2.76 220 / 8.58 180 / 7.09 18 / 0.71 8-Φ16
125 / 5 133 / 5.25 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
125 / 5 139.7 / 5.5 70 / 2.76 250 / 8.58 210 / 7.09 18 / 0.71 8-Φ16
150 / 6 159 / 6.25 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
150 / 6 165.1 / 6.5 70 / 2.76 285 / 11.1 240 / 9.44 18 / 0.71 8-Φ20
150 / 6 168.3 / 6.625 70 / 2.76 285 / 11.1 240 / 9.44 19 / 0.75 8-Φ20
200 / 8 219.1 / 8.625 80 / 3.15 340 / 13.11 295 / 11.61 19 / 0.75 12-Φ20
250 / 10 273 / 10.75 80 / 3.15 405 / 15.63 355 / 13.98 18 / 0.71 12*M24
