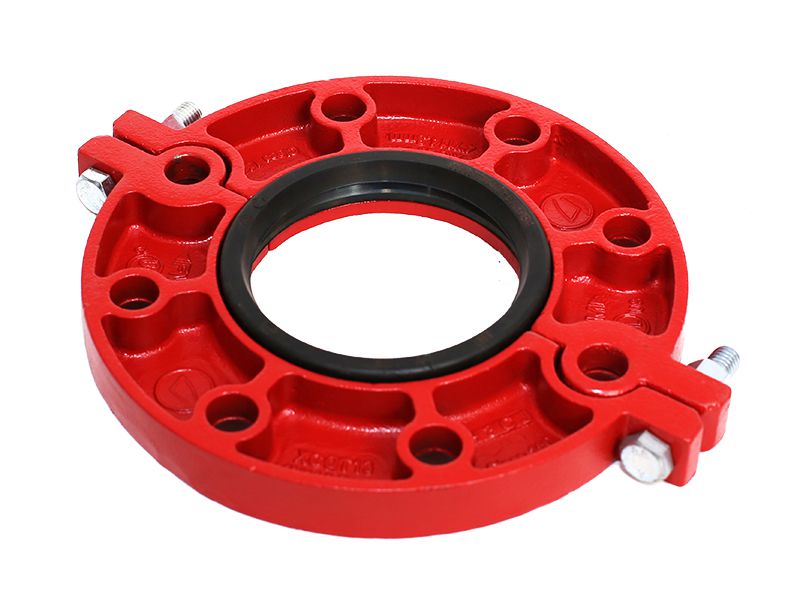

    Фланец накидной разъемный PN16 обеспечивает прямой переход между фланцевым элементом и грувлочным трубопроводом. Во время установки ключ разъемного фланца непрерывно адаптируется к диаметру муфты грувлок, обеспечивая плотную посадку на дно гофры и прочное соединение.

    Рекомендованное применение

    Накидные фланцы грувлок обычно используются в гидравлическом оборудовании и часто соединяются с муфтовыми трубами для обеспечения эффективного потока жидкости и надежного соединения труб.

    Сертификат
    Сертификат
    Сертификат
    Сертификат
    Основные характеристики
    • Доступные размеры
      Доступные размеры: 1 дюйм~12 дюйм| DN25~DN300
    • Рабочее давление
      Рабочее давление: 300PSI/2.07МПа
    • Сертификат
      Сертификат: FM / UL /CE
    • Покрытие
      Покрытие: эпоксидное/оцинкованное
    • Цвет
      Цвет: красный/оранжевый/белый и т. д. etc.
    Характеристики

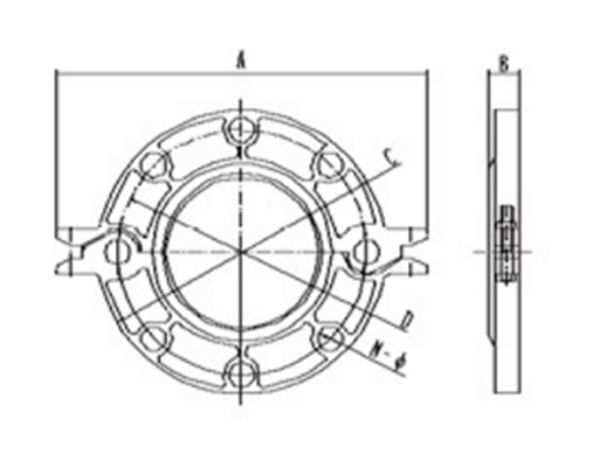

    Номинальный размер Наружный диаметр трубы. Габариты Болт / Гайка
    мм/дюйм мм/дюйм A мм/дюйм B мм/дюйм C мм/дюйм D мм/дюйм E мм/дюйм Размер мм
    40 / 1 1/2 48.3 / 1.9 195 / 7.68 18.5 / 0.73 150 / 5.9 110 / 4.33 45.4 / 1.78 4-Φ16
    50 / 2 60.3 / 2.375 220 / 8.66 18.5 / 0.73 165 / 6.5 125 / 4.92 57.5 / 2.26 4-Φ16
    65 / 2 1/2 76.1 / 3 235 / 9.25 18.5 / 0.73 185 / 7.28 145 / 5.71 72.7 / 2.86 4-Φ16
    80 / 3 88.9 / 3.5 255 / 10.04 18.5 / 0.73 195 / 7.68 160 / 6.3 85.5 / 3.37 8-Φ16
    100 / 4 108 / 4.25 279 / 10.98 18.5 / 0.73 220 / 8.66 180 / 7.09 104.5 / 4.11 8-Φ16
    100 / 4 114.3 / 4.5 279 10.98 18.5 0.73 224 8.82 180 7.09 110.5 4.35 8-Φ16
    125 5 133 5.25 312 12.28 21.5 0.85 250 9.84 210 8.27 129.2 5.08 8-Φ 16
    125 5 139.7 5.5 320 12.6 23 0.91 250 9.84 210 8.27 135.5 5.33 8-Φ 16
    150 6 159 6.25 346 13.62 21.5 0.85 280 11 240 9.45 154.8 6.1 8-Φ20
    150 6 165.1 346 13.62 21.5 0.85 280 11 240 9.45 160.8 6.33 8-Φ20
    6.5
    150 6 168.3 6.625 346 13.62 24 0.94 280 11 240 9.45 164.3 6.47 8-Φ20
    200 8 219.1 8.625 414.3 16.31 30 1.18 340 13.39 295 11.61 214.9 8.46 12-Φ20
    250 10 273 10.75 480 18.9 25.5 1.00 405 15.94 355 13.98 268.9 10.59 12-Φ24
    300 12 323.9 12.75 530.5 20.88 25.5 1 460 18.11 410 16.14 318.9 12.56 12-Φ24
