Муфта гибкая переходная
  • Муфта гибкая переходная
  • Муфта гибкая переходная
    • Оставить запрос

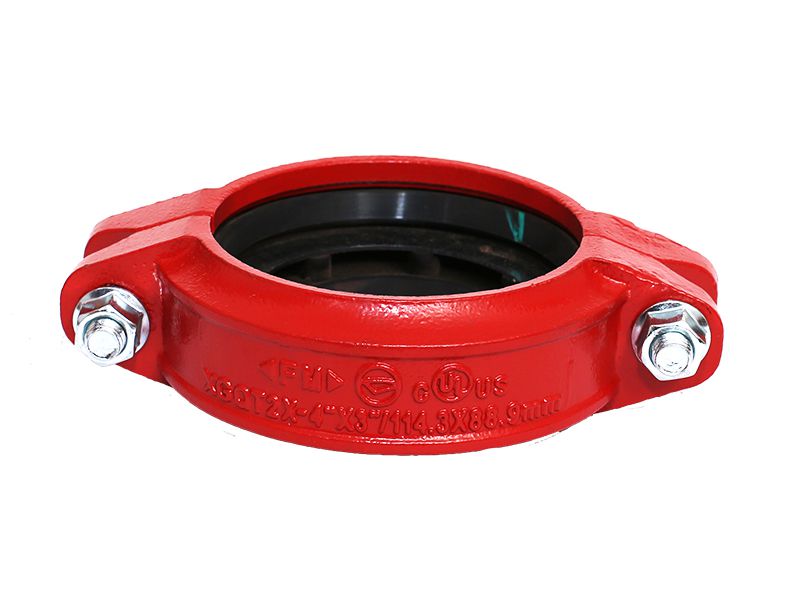

    Гибкая переходная муфта - фитинг для грувлочных соединений, изготовленная из ковкого чугуна. Отличительной чертой является структура корпуса с плоским болтом, углубление между уплотнением и основой грувлока, обеспечивающее плотное охватывание концов труб муфтой, а также способность осевого смещения и углового отклонения. Переходное грувлочное соединение может заменить две отдельные муфты и один переходной фитинг.

    Рекомендованное применение

    Гибкая переходная муфта грувлок может использоваться в различных системах трубопровода, таких как, канализационные трубы, трубы водоснабжения и т.д.

    Сертификат
    Сертификат
    Сертификат
    Основные характеристики
    • Доступные размеры
      Доступные размеры: 1 1/4×1 дюйм~8×6 дюйм| DN32×25~DN200×150
    • Рабочее давление
      Рабочее давление: 300PSI/2.07МПа
    • Сертификат
      Сертификат: UL/CE
    • Покрытие
      Покрытие: эпоксидное/оцинкованное
    • Цвет
      Цвет: красный/оранжевый/белый и т. д.
    • Материал
      Материал: ковкий чугун
    Характеристики

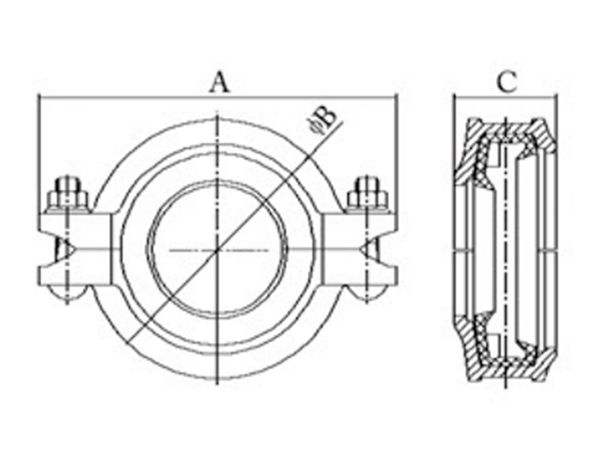

    Номинальный размер Наружный диаметр трубы Габариты Размер болта
    мм/дюйм мм/дюйм мм/дюйм No.-Размер мм
    A B C
    50x32 / 2x1 1/4 60.3x42.4 / 2.375x1.660 86 / 3.39 125 / 4.93 44 / 1.74 2-3/8x55 / 2-M10x57
    50x40 / 2x1 1/2 60.3x48.3 / 2.375x1.900 86 / 3.39 125 / 4.93 44 / 1.74 2-3/8x55 / 2-M10x57
    65x40 / 2 1/2x1 1/2 73.0 x 48.3 / 2.875x1.900 96 / 3.78 136 / 5.35 45 / 1.78 2-3/8x55 / 2-M10x57
    65x50 / 2 1/2x2 73.0x60.3 / 2.875x2.375 96 / 3.78 136 / 5.35 45 / 1.78 2-3/8x55 / 2-M10x57
    65x50 / 2 1/2x2 76.1 x60.3 / 3.000x2.375 102 / 4.02 140 / 5.51 45 / 1.78 2-3/8x55 / 2-M10x57
    80x40 / 3x1 1/2 88.9x48.3 / 3.500x1.900 115 / 4.53 158 / 6.22 45 / 1.78 2-1/2x70 / 2-M12x70
    80x50 / 3x2 88.9x60.3 3.500x2.375 115 / 4.53 158 / 6.22 45 / 1.78 2-1/2x70 / 2-M12x70
    80x65 / 3x2 1/2 88.9x73.0 / 3.500x2.875 115 / 4.53 158 / 6.22 45 / 1.78 2-1/2x70 / 2-M12x70
    80x65 / 3x2 1/2 88.9x76.1 / 3.500x3.000 115 / 4.53 158 / 6.22 45 / 1.78 2-1/2x70 / 2-M12x70
    100x40 / 4 x1 1/2 114.3x48.3 / 4.500x1.900 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    100x50 / 4x2 114.3x60.3 / 4.500x2.375 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    100x65 / 4x2 1/2 114.3x73.0 / 4.500x2.875 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    100x65 / 4x2 1/2 114.3x76.1 / 4.500x3.000 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    100x80 / 4x3 114 3x88.9 / 4.500x3.500 142 / 5.59 192 / 7.56 50 / 1.97 2-1/2x70 / 2-M12x70
    150x80 / 6x3 165.1x88.9 / 6.500x3.500 200 / 7.87 250 / 9.84 50 / 1.97 2-5/8x85 / 2-M16x85
    150x100 / 6x4 165.1 x114.3 / 6.500x4.500 200 / 7.87 250 / 9.84 50 / 1.97 2-5/8x85 / 2-M 16x85
    150x80 / 6x3 168.3x88.9 / 6.625x3.500 202.5 / 7.97 252 / 9.92 50 / 1.97 2-5/8x85 / 2-M16x85
    150x 100 / 6x4 168.3 x 114.3 / 6.625x4.500 202.5 / 7.97 252 / 9.92 50 / 1.97 2-5/8x85 / 2-M16x85
    200x150 / 8x6 219.1 x 165.1 / 8.625x6.500 257 / 10.12 322 / 12.68 56 / 2.2 2-3/4x115 / 2-M20x 115
    200x150 / 8x6 219.1x168.3 / 8.625x6.625 257 / 10.12 322 / 12.68 56 / 2.2 2-3/4x115 / 2-M20x115
    Какие преимущества от применения грувлочного соединения трубопроводов в отрасли пожаротушения?
    В отрасли пожаротушения, особенно в автоматических пожарных спринклерах, грувлочные соединения - предпочитаемый выбор. Ключевыми преимуществами являются быстрая и более экономически выгодная установка, высокая надежность после установки и низкие затраты эксплуатации.
    Какие преимущества гибких грувлочных соединений?
    • По сравнению со стандартными методами соединения труб, таких как сварка, резьба и пайка, гибкая муфта предлагает быструю и безопасную установку, что значительно экономит затраты.
    • Гибкая муфта грувлок не создает пылевое загрязнение или загрезнение продукта.
    • Гибкое грувлочное соединение может соединять трубы различных размеров, что позволяет прямое уменьшение размера и устраняет нужду использования редуктора и двух отдельных муфт.
