Муфта гибкая
  • Муфта гибкая
  • Муфта гибкая
    • Оставить запрос

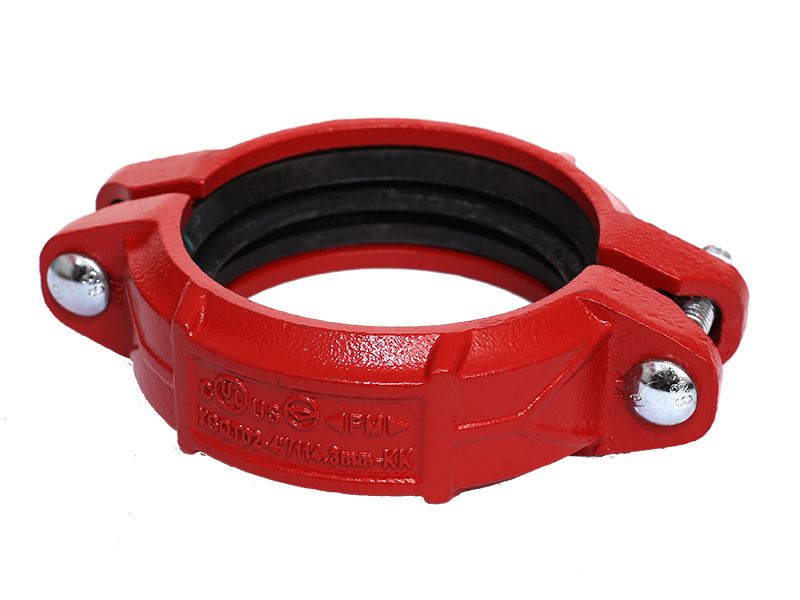

    Муфта гибкая грувлок - фитинг для грувлочного соединения, применяется для крепления труб в трубопроводной системе. Соединение обеспечивает высокую гибкость, позволяя осевое смещение и угловое отклонение соединенных труб, что делает систему трубопровода более гибкими. Соединение подходит для ситуаций, где трубы подвержены асимметрии или деформированы из-за воздействия температур, вибрации, шума и т. д. Муфта гибкая может использоваться для проектирования изогнутых трубопроводов.

    Рекомендованное применение

    Муфта гибкая грувлок идеальный вариант для соединения трубопроводных систем среднего давления, таких как технологичные трубопроводы, горнодобывающие и нефтепромысловые трубопроводы.

    Сертификат
    Сертификат
    Сертификат
    Сертификат
    • Муфта гибкая
    • Муфта гибкая
    • Муфта гибкая
    • Муфта гибкая
    Основные характеристики
    • Доступные размеры
      Доступные размеры: 1~12 дюйм| DN25~DN300
    • Рабочее давление
      Рабочее давление: 300PSI/2.07МПа
    • Сертификат
      Сертификат: FM/UL/CE
    • Покрытие
      Покрытие: эпоксидное/оцинкованное
    • Цвет
      Цвет: красный/оранжевый/белый и т. д.
    • Материал
      Материал: ковкий чугун
    Характеристики

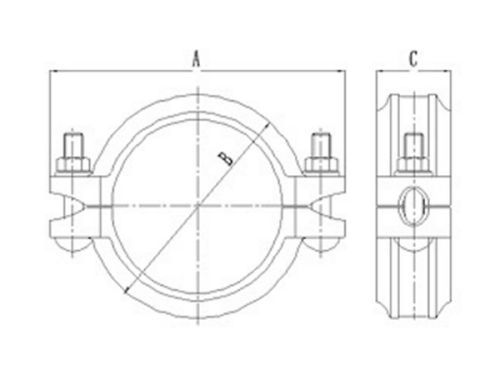

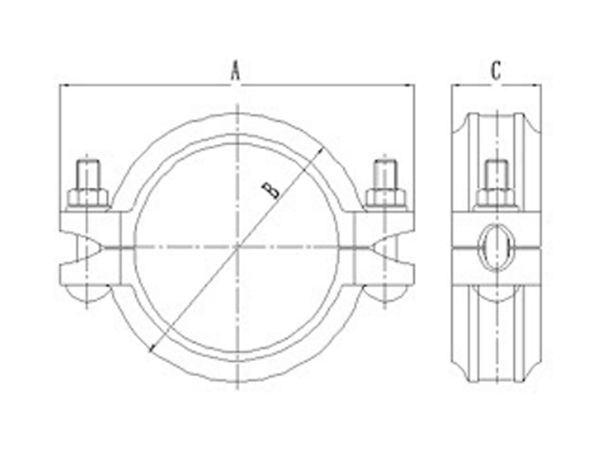

    Номинальный размер Наружный диаметр трубы Габариты Размер болта
    мм/дюйм мм/дюйм мм/дюйм No.-Размер
    мм
    A
    мм    		 B
    мм    		 C
    мм
    25/1 33.7/1.327 58/2.28 98/3.85 45/1.77 3/8*45-2
    32/(1 1/4) 42.4/1.669 68/2.68 106/4.17 45/1.77 3/8*45-2
    40/(1 1/2) 48.3/1.9 74/2.91 114/4.49 45/1.77 3/8*45-2
    50/2 60.3/2.375 86/3.39 126/4.96 45/1.77 3/8*55-2
    65/(2 1/2) 73/2.875 98/3.86 137/5.39 45/1.77 3/8*55-2
    65/(2 1/2) 76.1/3 98/3.86 140/5.51 45/1.77 3/8*55-2
    80/3 88.9/3.5 111/4.37 158/6.22 45/1.77 3/8*55-2
    100/4 108/4.25 130/5.11 180/7.09 49/1.93 1/2*65-2
    100/4 114.3/4.5 141/5.55 186/7.32 49/1.93 1/2*65-2
    125/5 133/5.25 164/6.46 216/8.5 50/1.96 1/2*75-2
    125/5 139.7/5.5 168/6.61 222/8.74 50/1.96 1/2*75-2
    125/5 141.3/5.563 172/6.77 222/8.74 50/1.96 1/2*75-2
    150/6 159/6.25 190/7.48 236/9.29 50/1.96 1/2*75-2
    150/6 165.1/6.5 196/7.71 244/9.61 50/1.96 1/2*75-2
    150/6 168.3/6.625 197/7.76 244/9.61 50/1.96 1/2*75-2
    200/8 219.1/8.625 251/9.88 318/12.52 58/2.28 5/8*95-2
    250/10 273/10.75 318/12.51 386/15.20 60/2.36 3/4*110-2
    300/12 323.9/12.75 372/14.64 454/17.87 64/2.51 3/4*120-2
    Какие преимущества у муфты гибкой грувлока?
    Гибкие муфты позволяют снизить напряжение и вибрацию, минимизировать шум и износ, поглощать удары и скручивающие нагрузки, а также компенсировать тепловое расширение или сжатие, поддерживая систему трубопроводов в хорошем состоянии.
    Как правильно выбрать тип соединения для труб?
    Жесткие муфты грувлок подходят для применения в местах с хорошей и стабильной центровкой валов и равномерными нагрузками, тогда как гибкие муфты наиболее подходят для применения с умеренным перекосом валов и переменными динамическими нагрузками.
    Какие преимущества у грувлочной системы для труб?
    Фитинги трубопроводные грувлок и муфты из ковкого чугуна прочны и долговечны, обеспечивая прочность и долговечность. Сочетание гибких муфт и прокладок позволяет подавлять вибрации, уменьшая повреждение соединений и стыков трубопроводной системы, тем самым уменьшая необходимость ремонта.
