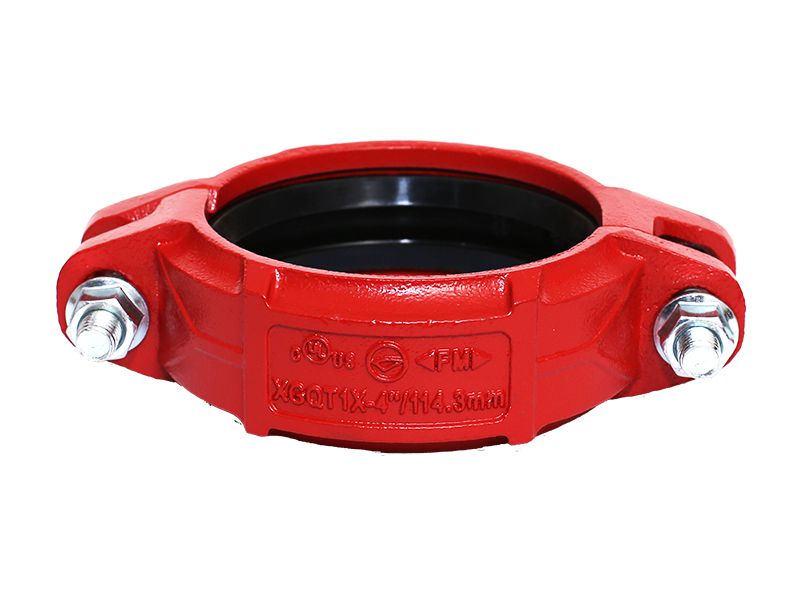

    Муфта жесткая угловая грувлок - стандартное жесткое соединение с угловой структурой и выступами, подходящая для применения в трубопроводной системе среднего давления. Это соединение труб специально разработано для достижения угловой и осевой жесткости за счет прочного зажима в основании грува (паза).

    Сертификат
    Сертификат
    Сертификат
    Сертификат
    • Муфта жесткая угловая
    • Муфта жесткая угловая
    • Муфта жесткая угловая
    • Муфта жесткая угловая
    Основные характеристики
    • Доступные размеры
      Доступные размеры: 1~12 дюйм| DN25~DN300
    • Рабочее давление
      Рабочее давление: 300PSI/2.07МПа
    • Сертификат
      Сертификат: FM/UL/CE
    • Покрытие
      Покрытие: эпоксидное/оцинкованное
    • Цвет
      Цвет: красный/оранжевый/белый и т. д.
    • Материал
      Материал: ковкий чугун
    Характеристики

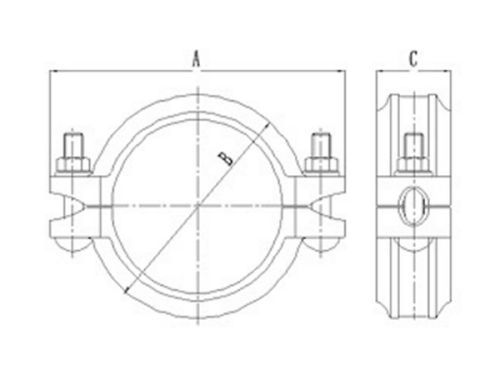

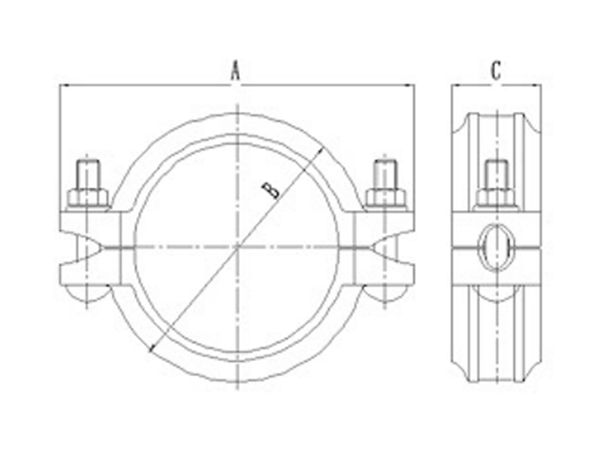

    Номинальный размер Наружный диаметр трубы Габариты Размер болта
    мм/дюйм мм/дюйм мм/дюйм No.-Размер
    мм
    A
    мм    		 B
    мм    		 C
    мм
    25/1 33.7/1.327 58/2.28 98/3.85 45/1.77 3/8*45-2
    32/(1 1/4) 42.4/1.669 68/2.68 106/4.17 45/1.77 3/8*45-2
    40/(1 1/2) 48.3/1.9 74/2.91 114/4.49 45/1.77 3/8*45-2
    50/2 60.3/2.375 86/3.39 128/5.04 45/1.77 3/8*55-2
    65/(2 1/2) 73/2.875 98/3.86 137/5.39 45/1.77 3/8*55-2
    65/(2 1/2) 76.1/3 103/4.06 141/5.55 45/1.77 3/8*55-2
    80/3 88.9/3.5 114/4.49 158/6.22 45/1.77 3/8*55-2
    100/4 114.3/4.5 143/5.63 192/7.56 49/1.93 1/2*65-2
    125/5 139.7/5.5 172/6.77 222/8.74 50/1.96 1/2*75-2
    150/6 165.1/6.5 199/7.83 252/9.92 50/1.96 1/2*75-2
    150/6 168.3/6.625 202/7.95 252/9.92 50/1.96 1/2*75-2
    216/8 216.1 8.51 258/10.16 322/12.67 58/2.28 5/8*95-2
    200/8 219.1/8.625 258/10.16 322/12.67 58/2.28 5/8*95-2
    267/8 267.2/10.52 313/12.32 390/15.35 58/2.28 3/4*110-2
    250/10 273/10.75 320/12.60 394/15.51 60/2.36 3/4*110-2
    318/12 318.3/12.53 369/14.53 450/17.72 58/2.28 3/4*120-2
    300/12 323.9/12.75 372/14.64 450/17.72 64/2.51 3/4*120-2
    Каковы преимущества использования жесткого углового грувлочного соединения?
    • Требования к опоре и подвеске соответствуют стандартам ANSIB31.1, B31.9 и NFPA13.
    • Угловое грувлочное соединение обеспечивает жесткое соединение с высокой точностью осевого выравнивания, что может снизить вибрацию и шум труб.

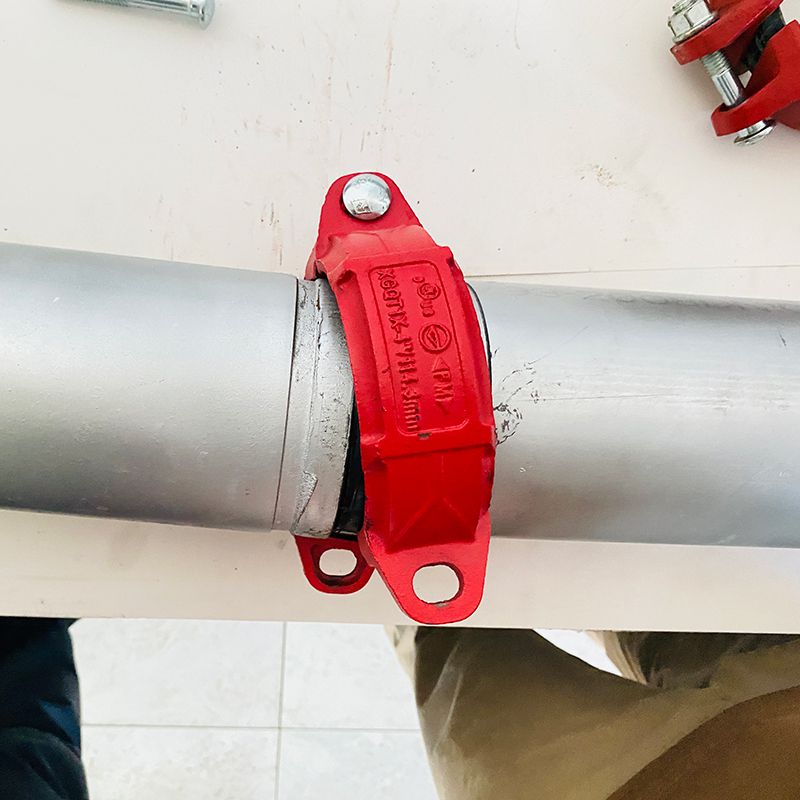

    • Муфту можно легко установить, перевернув ее и удалив всего лишь один болт.
    Где используются жесткие угловые грувлоки?
    Жесткое угловое грувлочное соединение обычно используется для соединения пожарных трубопроводов, промышленных систем отопления, вентиляции и кондиционирования воздуха, водопроводных трубопроводов, канализационных трубопроводов, систем низкого давления пара, туннельных трубопроводов и общих трубопроводов.
    Каковы преимущества использования грувлочных соединений при установке на открытом воздухе трубопроводной системы?
    Непредсказуемые условия, которые могут возникнуть при установке трубопроводов на открытом воздухе с использованием традиционных методов соединения труб, таких как сварка, могут создать большие трудности. Грувлочные соединения имеют преимущества при укладке труб, что делает их лучшим выбором по сравнению с другими технологиями соединения, и все чаще выбираются для передачи воды в муниципальных и гидроэлектрических системах.
