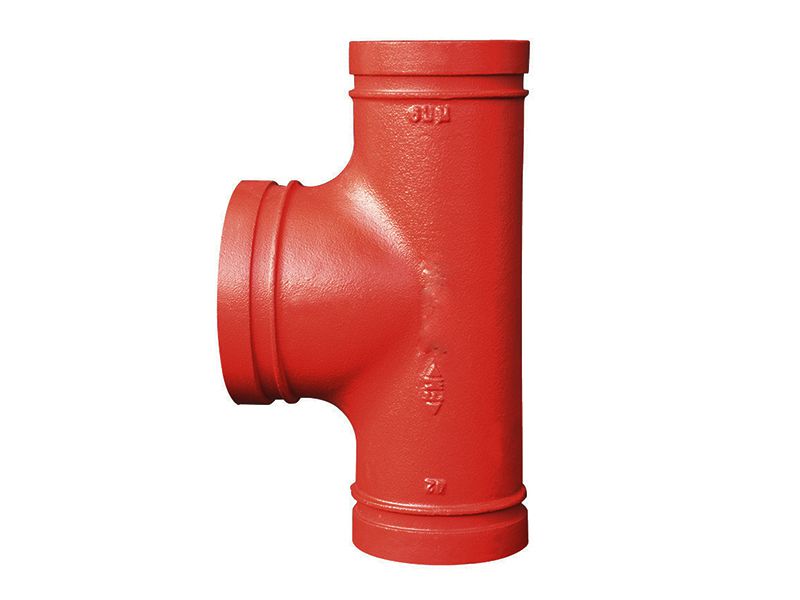

Грувлочный тройник с уширенной центральной частью, представляет собой особый вид тройника грувлока, которой используется для изменения направления труб. У тройника грувлока размер патрубка больше, чем размер основной трубы. Тройники применяются для соединения труб, а также для реализации ответвления в одну сторону. При использовании грувлок соединений от компании HT Casting монтаж трубопровода ускоряется, обслуживание существенно упрощается, а срок эксплуатации увеличивается.
Тройник с широким ответвлением грувлок идеальный вариант для легкого и стабильного регулирования трубопроводной системой, который используется в таких сферах промышленности, как химическая, нефтегазодобывающая, а также в системах водо- и газоснабжения, теплопередаче, химических трубопроводах, системах трубопровода для глубоководных нефтяных скважин и т. д.

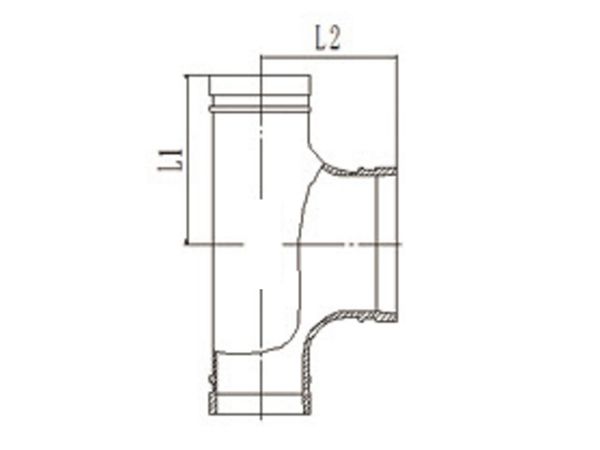

Номинальный размер | Диаметр отверствия мм/дюйм | Габариты мм | |
L1 | L2 | ||
мм/дюйм | мм/дюйм | мм/дюйм | мм/дюйм |
50*50*65 / 2*2*2 1/2 | 60.3*60.3*73 / 2.375*2.375*2.875 | 95 | 83 |
50*50*80 / 2*2*3 | 60.3*60.3*88.9 / 2.375*2.375*3.5 | 108 | 95 |
50*50*100 / 2*2*4 | 60.3*60.3*114.3 / 2.375*2.375*4.5 | 127 | 102 |
65*65*80 / 2 1/2*2 1/2*3 | 73*73*88.9 / 2.875*2.875*3.5 | 108 | 95 |
65*65*100 / 2 1/2*2 1/2*4 | 73*73*114.3 / 2.875*2.875*4.5 | 127 | 102 |
65*65*80 / 2 1/2*2 1/2*3 | 76*76*88.9 / 3*3*3.5 | 108 | 95 |
65*65*100 / 2 1/2*2 1/2*4 | 76*76*114.3 / 3*3*4.5 | 127 | 102 |
80*80*100 / 2 1/2*2 1/2*4 | 88.9*88.9*114.3 / 2.875*2.875*4.5 | 127 | 102 |
100*100*150 / 4*4*6 | 114.3*114.3*150 / 4.5*4.5*6.625 | 165 | 127 |
125*125*200 / 5*5*8 | 141.3*141.3*219.1 / 5.563*5.563*8.625 | 197 | 140 |
150*150*200 / 6*6*8 | 168.3*168.3*219.1 / 6.625*6.625*8.625 | 197 | 165 |
