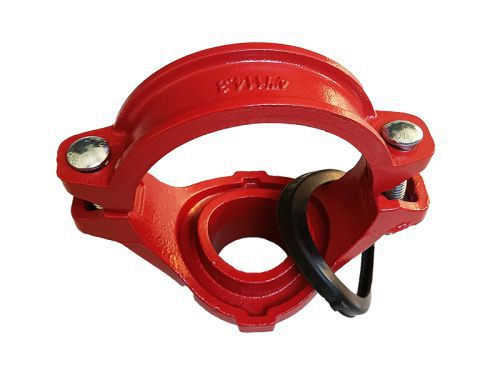

    Механический тройник с выходным патрубком состоит их верхнего и нижнего корпуса, уплотнителя, болтов или гаек. Хомут грувлок седелка предназначен для обеспечения простого и быстрого ответвления в трубе без необходимости сварочных работ, а самоуплотняющаяся структура уплотнителя обеспечивает надежную и постоянную герметизацию. Во время работы, хомут грувлока с точностью устанавливается на трубопроводах для создания дополнительного выходного ответвления.

    Особенности
    • Механический тройник с выходным патрубком обеспечивает дополнительный отвод в действующих трубах.
    • При применении механических тройников для нового строительства нет необходимости использования переходных тройников.
    • При необходимости механические тройники с легкостью могут преобразованы в крестовики.
    Рекомендованное применение

    Механический тройник с выходным патрубком идеальный вариант для применения в трубопроводных системах, таких как противопожарных системах и спринклерных трубопроводных системах.

    Сертификат
    Сертификат
    Сертификат
    Сертификат
    Основные характеристики
    • Доступные размеры
      Доступные размеры: 2×1 дюйм~10×4 дюйм| DN50×25~DN250×65
    • Рабочее давление
      Рабочее давление: 300PSI/2.07МПа
    • Сертификат
      Сертификат: FM/UL/CE
    • Покрытие
      Покрытие: эпоксидное/оцинкованное
    • Материал
      Материал: ковкий чугун

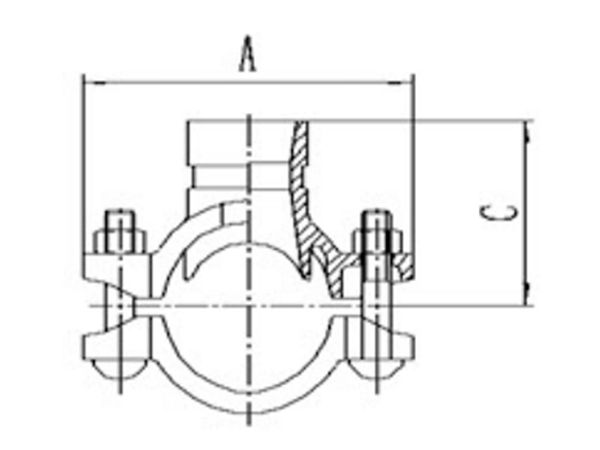

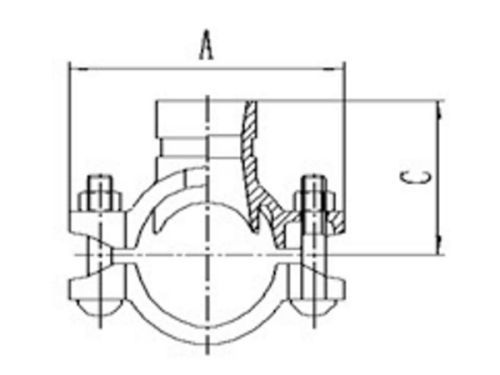

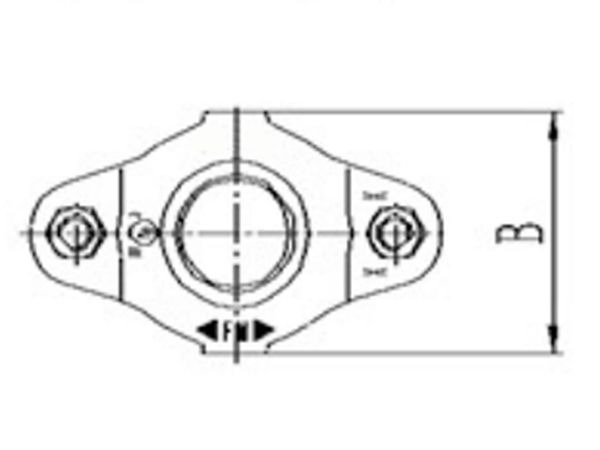

    Характеристики
    Номинальный размер Наружный диаметр трубы. Hole Dia Габариты Размер болта
    мм/дюйм мм/дюйм   A мм B мм C мм D мм
    50x25 / 2x1 60x33.7 / 2.375 x 1.33 38 / 1.496 118 / 4.65 74 / 2.91 68 / 2.68 40 / 1.57 M10x55-2
    50x32 / 2x1 1/4 60.3x42.4 2.375 x 1.660 45 / 1.77 118 / 4.65 74 / 2.91 68 / 2.68 40 / 1.57 M10x55-2
    50x40 / 2x1 1/2 60.3x48.3 2.375 x 1.900 45 / 1.77 118 / 4.65 74 / 2.91 68 / 5 2.7 40 / 1.57 M10x55-2
    65x25 / 2 1/2x1 73x33.7 / 2.874 x 1.33 38 / 1.496 132 / 5.197 74 / 2.91 75 / 2.953 47 / 1.850 M12×70-2
    65x32 / 2 1/2x1 1/4 73x42.4 / 2.874 x1.660 51 / 2.01 132 / 5.197 84 / 3.31 75 / 2.953 47 / 1.850 M12×70-2
    65x40 / 2 1/2x1 1/2 73x48.3 / 2.874 x 1.900 51 / 2.01 132 / 5.197 84 / 3.31 75 / 2.953 47 / 1.850 M12×70-2
    65x32 / 2 1/2x1 1/4 76.1 x42.4 3.000x1.660 51 / 2.01 135 / 5.31 84 / 3.31 78 / 3.07 48 / 1.89 M 12x70-2
    65x40 / 2 1/2x1 1/2 76.1x48.3 3.000x1 900 51 / 2.01 135 / 5.31 84 / 3.31 78 / 3.07 48 / 1.89 M12x70-2
    65x50 / 2 1/2x2 76x60 / 3.000x2.375 51 / 2.01 135 / 5.31 84 / 3.31 78 / 3.07 48 / 1.89 M12x70-2
    80x25 / 3x1 89x33 / 3.500x1.33 38 / 1.496 146 / 5.75 74 / 2.91 83 / 3.268 55 / 2.17 M12x70-2
    80x32 / 3x1 1/4 88.9x42.4 3.500x1.660 51 / 2.01 146 / 5.75 86 / 3.39 85 / 3.35 55 / 2.17 M12x70-2
    80x40 / 3x1 1/2 88.9x48.3 3.500x1 900 51 / 2.01 146 / 5.75 86 / 3.39 85 / 3.35 55 / 2.17 M12x70-2
    80x50 / 3x2 88.9 x 60.3 3.500 x 2.375 64 / 2.52 146 / 5.75 96 / 3.78 85 / 3.35 55 / 2.17 M12x70-2
    80x50 / 3x2 1/2 88.9x73 / 3.500x3.000 64 / 2.52 146 / 5.75 96 / 3.78 85 / 3.35 55 / 2.17 M12x70-2
    100x25 / 4x 1 114x33 / 4.500 x 1.33 38 / 1.496 178 / 7.01 74 / 2.91 98 / 3.86 69 / 2.72 M12x75-2
    100x32 / 4x 1 1/4 114.3x42.4 4.500 x 1.660 51 / 2.01 178 / 7.01 86 / 3.39 98 / 3.86 69 / 2.72 M12x75-2
    100x40 / 4x1 1/2 114.3x48.3 4.500 x 1.900 51 / 2.01 178 / 7.01 86 / 3.39 98 / 3.86 69 / 2.72 M12x75-2
    100x50 / 4x2 114.3x60.3 4.500x2.375 64 / 2.52 178 / 7.01 100 / 3.94 98 / 3.86 69 / 2.72 M12x75-2
    100x65 / 4x2 1/2 114.3x73.0 4.500x2.875 70 / 2.76 178 / 7.01 106 / 4.17 98 / 3.86 69 / 2.72 M12x75-2
    100x65 / 4x2 1/2 114.3x76.1 4.500 x 3.000 70 / 2.76 178 / 7.01 106 / 4.17 98 / 3.86 69 / 2.72 M12x75-2
    100x80 / 4x3 114.3x88.9 / 4.500 x 3.500 89 / 3.5 178 / 7.01 124 / 4.882 99 / 3.898 69 / 2.72 M12x75-2
    125x40 / 5x1 1/2 139.7x48.3 5.500x1.900 51 / 2.01 213 / 8.39 86 / 3.39 110 / 4.33 81 / 3.19 M16x85-2
    125x50 / 5x2 139.7x60.3 5.500 x 2375 64 / 2.52 213 / 8.39 102 / 4.02 110 / 4.33 81 / 3.19 M16x85-2
    125x65 / 5x2 1/2 139.7x76.1 5.500x3.000 70 / 2.76 213 / 8.39 108 / 4.25 110 / 4.33 81 / 3.19 M16x85-2
    125x80 / 5x3 139.7x88.9 / 5.500x3.500 89 / 3.5 213 / 8.39 124 / 4.882 110 / 4.33 81 / 3.19 M16x85-2
    150x50 / 6x2 165.1x60.3 / 6.500x2.375 64 / 2.52 238 / 9.37 100 / 3.94 125 / 4.92 95 / 3.74 M16x 105-2
    150x65 / 6x2 1/2 165 1x73.0 / 6.500x2.875 70 / 2.76 238 / 9.37 108 / 4.25 129 / 5.08 95 / 3.74 M16x 105-2
    150x65 / 6x2 1/2 165.1 x 76.1 / 6.500 x 3.000 70 / 2.76 238 / 9.37 113 / 4.45 122 / 4.8 95 / 3.74 M16x 105-2
    150x80 / 6x3 165.1x88.9 / 6.500 x 3.5 89 / 3.5 242 / 9.528 128 / 5.039 124 / 4.882 93 / 3.661 M16x 105-2
    150x32 / 6x1 1/4 168.3x42.4 / 6.625x1 660 51 / 2.01 255 / 10.04 88 / 3.46 123 / 4.84 96 / 3.78 M16x 105-2
    150x40 / 6x1 1/2 168.3x48.3 / 6.625x1.900 51 / 2.01 255 / 10.04 88 / 3.46 123 / 4.84 96 / 3.78 M16x 105-2
    150x50 / 6x2 168.3x60.3 / 6.625x2.375 64 / 2.52 255 / 10.04 102 / 4.02 123 / 4.84 96 / 3.78 M16x 105-2
    150x65 / 6x2 1/2 168.3x73.0 / 6.625x2.875 70 / 2.76 255 / 10.04 108 / 4.25 127 / 5.000 96 / 3.78 M16x 105-2
    200 x 50 / 8x2 219.1x60.3 / 8.625x2.375 64 / 2.52 310 / 12.2 104 / 4.09 153 / 6.02 124 / 4.88 M20x 115-2
    200 x 65 / 8x2 1/2 219.1x73.0 / 8.625x2.875 70 / 2.76 310 / 12.2 108 / 4.25 153 / 6.02 124 / 4.88 M20x 115-2
    200x65 / 8x2 1/2 219 1 x 76.1 / 8.625 x 3.000 70 / 2.76 310 / 12.2 115 / 4.53 152 / 5.98 124 / 4.88 M20x115-2
    200x80 / 8x3 219.1x88.9 / 8.625x3.500 89 / 3.5 310 / 12.2 127 / 5 152 / 5.98 124 / 4.88 M20x 115-2
    Каковы преимущества использования фитингов для грувлочных соединений при прокладке трубопроводов на открытом воздухе или на больших расстояниях?
    В отличие от традиционных соединений трубопроводов, фитинги грувлок для труб можно использовать в наружных трубопроводных системах или при прокладке трубопроводов на большие расстояния без учета погодных ограничений, необходимости использования электрических инструментов или соответствующей поддержки электропитания. Кроме того, процесс установки грувлочных соединений простой и эффективный.
    Каково промышленное применение фитингов грувлок и механических муфт?
    Фитинги грувлок обычно используются в системах отопления, вентиляции и кондиционирования воздуха (система ОВК), спринклерных системах пожаротушения, на очистных сооружениях и в системах транспортировки нефти и газа.
