Хомут с U-образным болтом
  • Хомут с U-образным болтом
  • Хомут с U-образным болтом
  • Хомут с U-образным болтом
    • Оставить запрос

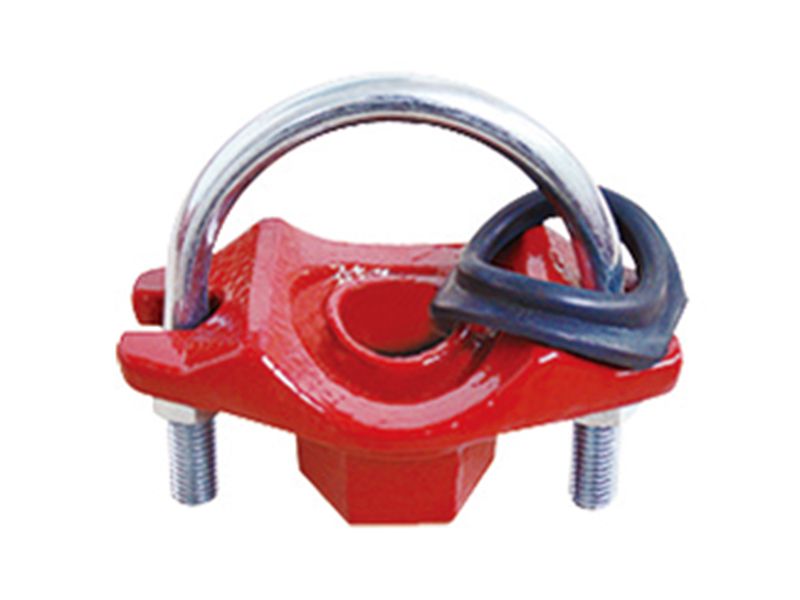

    U-образный хомут грувлок состоит из верхнего корпуса и U-болта или гайки, что позволяет легко и просто соединять патрубки с основным трубопроводом. В отличие от обычных ответвлений, наши хомуты обладают явными преимуществами, такими как, быстрый монтаж и долгосрочная надежность.

    Особенности
    • Легкая установка. Вам просто нужно вырезать или просверлить отверстие в определенном месте на главном трубопроводе, где требуется отвод. С нашими хомутами седелками нет необходимости в сварке.
    • Надежность монтажа. Расположите хомут, чтобы встроенный установочный воротник (скоба) хомута вошла в отверстие и закрепите U-образным болтом и гайками.
    • Хомут грувлок с U-образным болтом обеспечивает давление потока по всему проходу до 300 фунтов (20 бар).
    Рекомендованное применение

    Механический тройник с U-образным болтом является идеальным выходным фитингом для прямого монтажа к спринклерным головкам, патрубкам и измерительным приборам (датчикам).

    Сертификат
    Сертификат
    Сертификат
    Сертификат
    Основные характеристики
    • Доступные размеры
      Доступные размеры: 1×1/2 дюйм~3×1 дюйм| DN25×15~DN80×25
    • Рабочее давление
      Рабочее давление: 300PSI/2.07МПа
    • Сертификат
      Сертификат: FM/UL/CE
    • Покрытие
      Покрытие: эпоксидное/оцинкованное
    • Цвет
      Цвет: красный/оранжевый/белый и т. д.
    • Материал
      Материал: ковкий чугун
    Характеристики

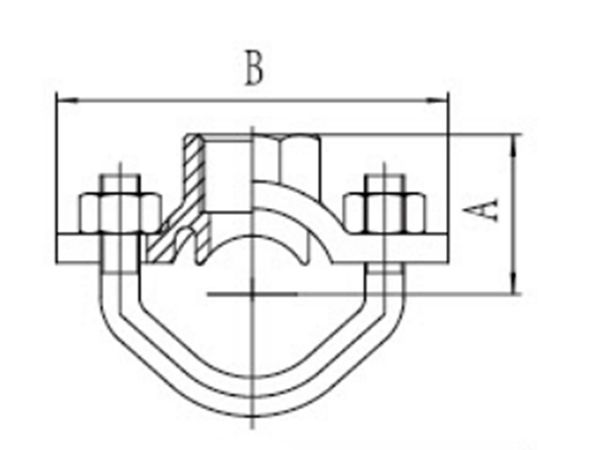

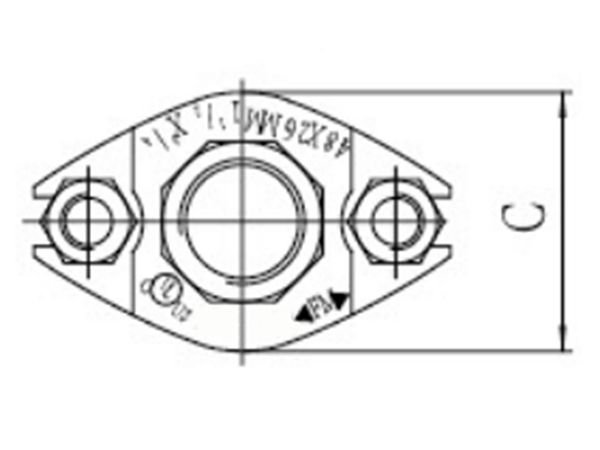

    Номинальный размер Наружный диаметр трубы. Hole Dia Габариты mm/m Размер болта
    мм/дюйм мм/дюйм мм/дюйм A мм B мм C мм мм
    25x15 / 1×1/2 33x21 / 1.327x0.825 30 / 1.18 35 / 1.38 80 / 3.15 56 / 2.2 M10x33U
    25x20 / 1×3/4 33x27 / 1.327x1.050 30 / 1.18 40 / 1.57 80 / 3.15 56 / 2.2 M10x33U
    32x15 / 1 1/4×1/2 42.4x21.3 / 1.660x0.825 30 / 1.18 43 / 1.69 90 / 3.54 56 / 2.2 M10x42U
    32x20 / 1 1/4×3/4 42.4 x 26.9 / 1.660x1.050 30 / 1.18 43 / 1.69 90 / 3.54 56 / 2.2 M10x42U
    32x25 / 1 1/4×1/2 42.4x33.7 / 1.660x1.315 30 / 1.18 51 / 2.01 90 / 3.54 56 / 2.2 M10x42U
    40x15 / 1 1/2×1/2 48.3x21.3 1.900x0.825 30 / 1.18 46 / 1.81 90 / 3.54 56 / 2.2 M10x48U
    40x20 / 1 1/2×3/4 48.3x26.9 / 1.900x1.050 30 / 1.18 46 / 1.81 90 / 3.54 56 / 2.2 M10x48U
    40x25 / 1 1/2×1 48.3x33.7 1.900x1.315 30 / 1.18 54 / 2.13 90 / 3.54 56 / 2.2 M10x48U
    50x15 / 2x1/2 60.3x21.3 / 2.375x0 825 30 / 1.18 52 / 2.05 96 / 3.78 56 / 2.2 M10x60U
    50x20 / 2x3/4 60.3x26.9 / 2.375x1.050 30 / 1.18 52 / 2.05 96 / 3.78 56 / 2.2 M10x60U
    50x25 / 2x1 60.3 x 33.7 2.375x1.315 30 / 1.18 60 / 2.36 96 / 3.78 56 / 2.2 M10x60U
    65x15 / 2 1/2×1/2 73x21 / 2.874x0.825 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x20 / 2 1/2×3/4 73x27 / 2.874x1.050 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x25 / 2 1/2×1/2 73x33 / 2.874x1.315 30 / 1.18 68 / 2.68 112 / 4.41 56 / 2.2 M10x73/76U
    65x15 / 2 1/2×1/2 76.1x21.3 / 3.000x0.825 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x20 / 2 1/2×3/4 76.1 x26.9 3.000x1.050 30 / 1.18 60 / 2.36 112 / 4.41 56 / 2.2 M10x73/76U
    65x25 / 2 1/2×1/2 76.1 x33.7 / 3.000x1.315 30 / 1.18 68 / 2.68 112 / 4.41 56 / 2.2 M10x73/76U
    80×15 / 3×1/2 88.9×21.3 / 3.500×0.825 38 / 1.50 70 / 2.76 144 / 5.67 74 / 2.91 M12x89U
    80×20 / 3×3/4 88.9×26.7 / 3.500×1.050 38 / 1.50 70 / 2.76 144 / 5.67 74 / 2.91 M12x89U
    80×25 / 3×1 88.9×33.7 / 3.500×1.315 38 / 1.50 75 / 2.95 144 / 5.67 74 / 2.91 M12x89U
    Что такое механический тройник под муфту?
    Механический тройник под муфту - это вид фитинга, предназначенный для соединения двух труб вместе. В отличие от обычных методов соединения сваркой, которая требует специализированного персонала и особого оборудования для установки, мы предлагаем легко устанавливаемые хомуты-седелки. Наши хомуты седелки грувлок устанавливаются с использованием обычных инструментов и не требуют специальных навыков монтажа.
    Какое применение у механического тройника под муфту?
    Механические тройники имеют широкий спектр применения, включая системы трубопроводов на производственных предприятиях и промышленном оборудовании, водоочистные сооружения и системы транспортировки нефти.
    Какие преимущества использования грувлочных фитингов и механических тройников под муфту в трубопроводных системах?
    Используя бессварочный метод для герметизации трубопроводов, ускоряется процесс монтажа, предотвращаются возможные риски, а также сокращаются воздействия на трубопроводную систему из-за теплового расширения, сжатия и геологических вибраций, что позволяет снизить затраты на долгосрочное обслуживание.
