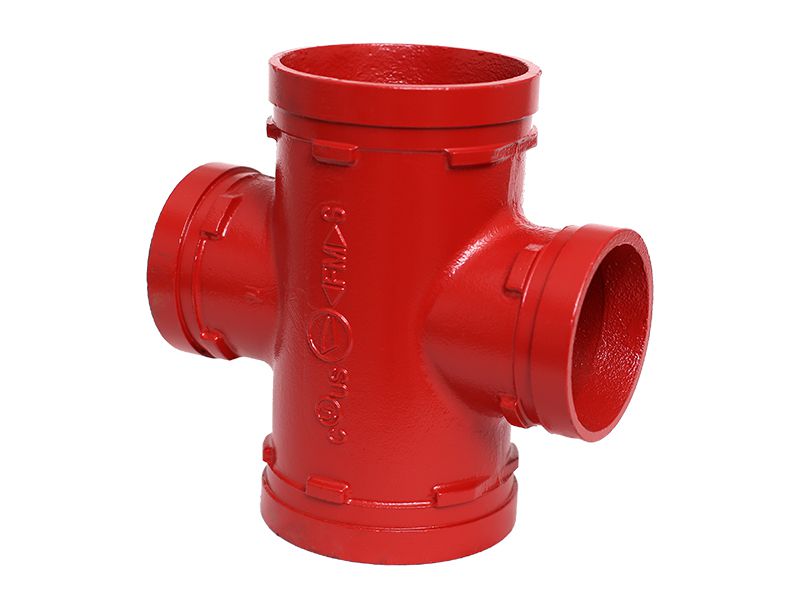

Крестовина переходная под муфту грувлок, также известная как крест грувлока или пазовая крестовина, представляет собой специальный вид фитинга крестообразной формы. Отводное отверстие оснащено патрубком и имеет различную от основного отверстия диаметр. Этот тип крестовины в основном применяется для создания двух отводов для труб, пересекающихся под углом 90 градусов, что позволяет соединять трубы различных диаметров. Переходная крестовина обеспечивает изменение направления труб и приспособление размеров или компонентов трубопроводной системы. Внешняя часть может быть покрыта эпоксидным порошком, горячим цинкованием, краской, дакрометром (неорганическое адгезивное покрытие из цинк) или другими материалами в соответствии с требованиями заказчика.
Переходная крестовина подходит для систем водоснабжения, газопроводов, нефтепроводов в различных отраслях промышленности, строительства, коммунального хозяйства и других областях.

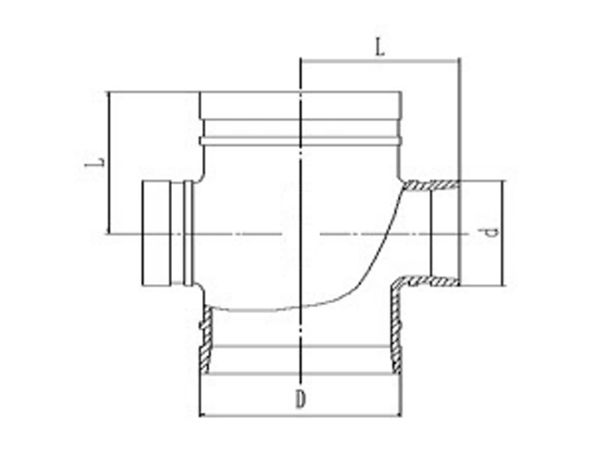

Номинальный размер | Наружный диаметр трубы. | Габариты | Габариты |
мм/дюйм | мм/дюйм | L1 мм/дюйм | L2мм/дюйм |
65×50 / 2 1/2×2 | 76x60 / 3.000×2.375 | 76 / 3.00 | 76 / 3.00 |
100x80 / 4x3 | 114 3x88.9 / 4.500x3.500 | 102 / 4.02 | 102 / 4.02 |
150x100 / 6x4 | 165.1 x 114.3 / 6.500x4.500 | 165 / 6.5 | 165 / 6.5 |
150x80 / 6x3 | 168.3x88.9 / 6.625x3.500 | 140 / 5.51 | 140 / 5.51 |
150x100 / 6x4 | 168.3x114.3 / 6.625x4.500 | 140 / 5.51 | 140 / 5.51 |
